Электропривод SL BLE24-15

Описание

Электропривод дымоудаления специально создан для малых и средних конечных клапанов дымоудаления и блоков управления.

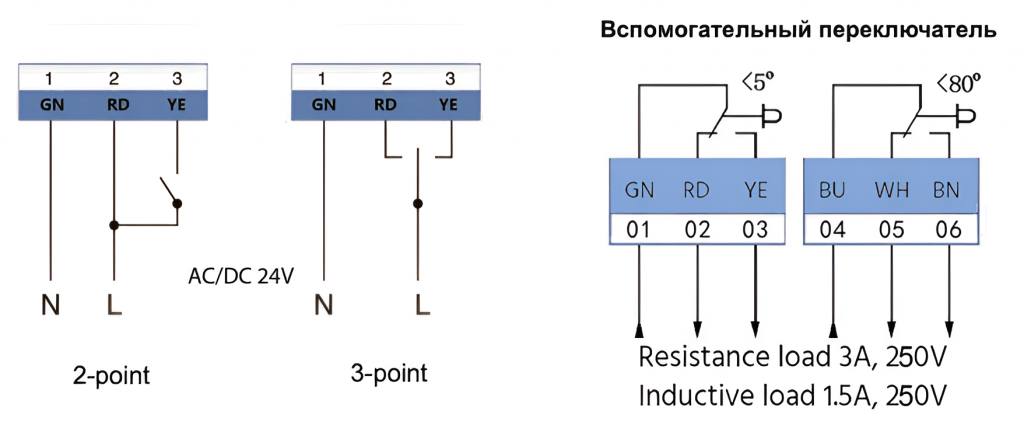

Схема подключения

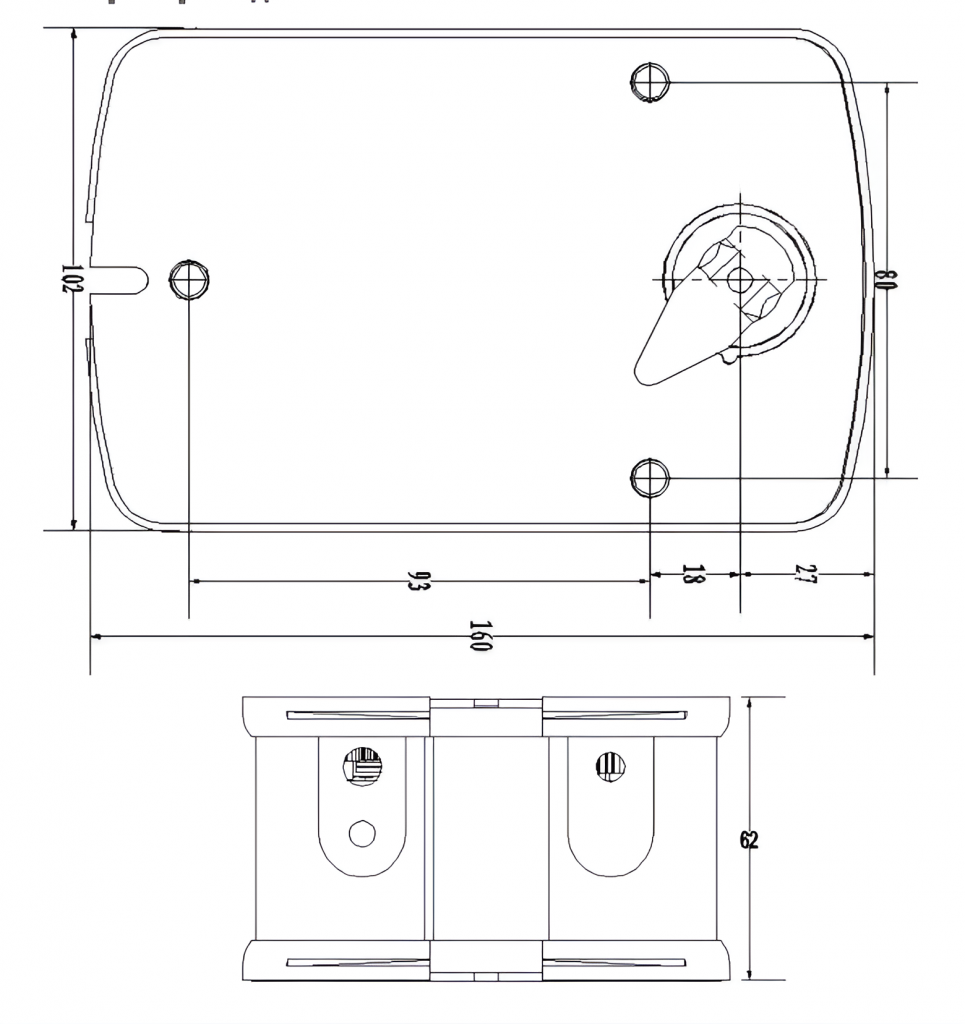

Размеры привода

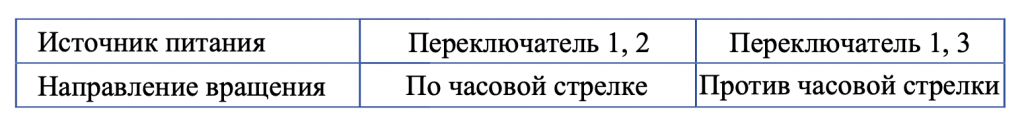

Заводские настройки:

Переключатель 1, 2 имеют источник питания, привод вращается по часовой стрелке. При питании переключателя 1, 3 привод вращается против часовой стрелки.

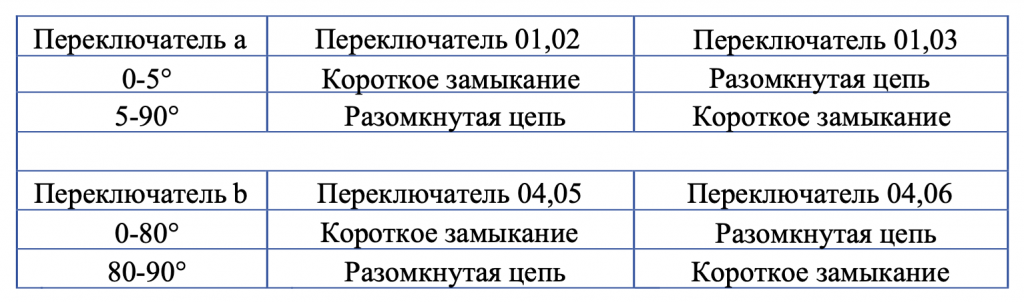

Заводская настройка вспомогательного выключателя:

*В соответствии с требованиями заказчика установите угол поворота переключателя

Инструкция по эксплуатации вручную:
Вставьте рукоятку во внутреннее шестигранное отверстие и равномерно и медленно вращайте рукоятку по часовой стрелке или против часовой стрелки. Выходной вал также вращается по часовой стрелке или против часовой стрелки одновременно.

Примечание:
Не приводите привод в действие вручную во время его работы, это может привести к повреждению деталей.

Характеристики

Тип привода	Реверсивный возврат
Крутящий момент	15 Нм
Размер оси заслонки	12×12 мм
Рабочее напряжение	AC/DC 24 V
Уровень шума	макс. 45 dB (двигатель)
Номинальное значение вспомогательных выключателей	1mA…3(1.5)A, AC250V
Степень пыле- и влагозащиты	IP54
Рабочая температура	от -30° до +60°С
Температура хранения	от -40° до +70°С
Влажность	5%…95% без конденсата
Соединительный кабель	1 м
Гарантийный срок	5 лет / 70 000 циклов
Вес	1.8 кг
Площадь заслонки рекомендуемая	3 м²
Стандарт	Декларация соответствия ЕАЭС
Тип электродвигателя	Синхронный
Частота	50…60 Гц
Потребляемая мощность (вращение/удержание)	5.0/1.0 Вт
Управляющий сигнал	2-х/3-х позиционный
Угол поворота	макс. 95°
Время поворота двигателя	менее 30 сек
