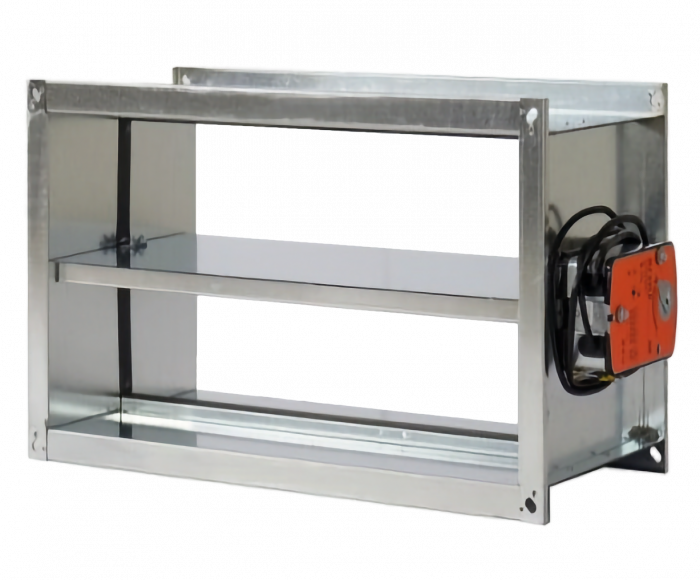

Клапаны противопожарные прямоугольные СЛ-КПП

Клапан стандартного (канального, т. е. возможностью подсоединения воздуховода хотя бы с одной стороны) исполнения состоит из корпуса прямоугольной формы, заслонки и привода, расположенного снаружи корпуса.

 Прямоугольный корпус изготавливается из оцинкованной стали. Заслонка коробчатого типа изготавливается из оцинкованной стали и заполняется огнестойким теплоизолирующим материалом.

 Привод устанавливается снаружи корпуса и обеспечивает срабатывание клапана независимо от пространственной ориентации плоскости его установки. В зависимости от размеров клапаны имеют одну или несколько створок.

Внутренние размеры поперечного сечения прямоугольного  клапана должны соответствовать внутренним размерам поперечного сечения присоединительных конструкций воздуховодов.

Прямоугольный клапан может быть изготовлен в однолопаточном (Тип 1 - при В менее или равном 500 мм) и многолопаточном (Тип 2 - при В более 500 мм) исполнении.

Однокорпусное исполнение клапанов СЛ-КПП производятся в размере до 1200х1000 мм. Большие размеры – многокорпусные.

По индивидуальным заказам возможно изготовление промежуточных размеров. Прямоугольные противопожарные клапаны СЛ-КПП изготавливаются в промышленном исполнении. Вид климатического исполнения общепромышленных клапанов У3 по ГОСТ 15150-69.

1. Корпус
2. Лопатка
3. Термоактивная лента
4. Электропривод (MB / MBR)
5.  Электромагнитный привод (ЭМП)

Корпус клапана (поз. 1) выполнен в виде воздуховода прямоугольного сечения с установленной внутри него на двух опорных точках поворотной лопаткой. Корпуса являются односекционными и штатно оснащены фланцами для присоединения к стандартным воздуховодам. Лопатка (поз. 2) выполнена из огнеупорного материала, облицованного с обеих сторон металлическим листом. Для огнестойкости EI60 толщина слоя материала составляет 20 мм, для EI90 – 32 мм, для EI120 – 40 мм. В зоне закрытия лопатки по периметру корпуса проклеена вспенивающаяся под воздействием температуры лента (поз. 3). В качестве привода может использоваться электропривод (поз. 4) или механический электромагнитный привод (поз. 5). Привод лопатки размещен на её оси снаружи корпуса.

Клапаны СЛ-КПП могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги в заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Эксплуатация клапанов должна осуществляться в закрытых помещениях, кроме помещений категорий А и Б по взрывопожарной и пожарной опасности по СП12.13130.2012 «Определение категорий помещений и зданий и наружных установок по взрывопожарной и пожарной опасности», местных отсосов взрывопожароопасных смесей, а также не подвергаемых периодической очистке от горючих отложений, в соответствии с требованиями нормативно-правовых актов РФ.

Нормально закрытые клапаны СЛ-КПП используются в системе механической приточно-вытяжной противодымной вентиляции, а также могут применяться в качестве дымовых. Предел огнестойкости нормально закрытых клапанов СЛ-КПП может составлять EI60, EI90, EI120. Клапан в исходном положении закрыт. Механизм привода удерживает заслонку в исходном положении до поступления команды от системы пожарной сигнализации, либо от систем дистанционного управления. После срабатывания исполнительного механизма привода заслонка приходит в рабочее положение (клапан открыт).

Нормально закрытые клапаны СЛ-КПП могут комплектоваться приводами:

•  Электроприводами ENSO, КЭМА, SPUTNIK 230В/24В (Россия);
• Электроприводами Belimo 230В/24В (Швейцария);
• Электроприводами SL, Nanotek, SHUFT, Dacond, UCP 230В/24В (КИТАЙ);
• Электромагнитными приводами (ЭМП) SPUTNIK 230В/24В (Россия).

 Нормально открытые (огнезадерживающие) клапаны СЛ-КПП предназначены для блокирования распространения пожара по каналам систем вентиляции и кондиционирования (воздуховодам, коллекторам, шахтам). Предел огнестойкости нормально открытых клапанов СЛ-КПП может составлять EI60, EI90, EI120 при тепловом воздействии со стороны механизма привода, со стороны, противоположной расположению данного механизма, а также при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости. Заслонка клапана в исходном положении открыта. Механизм привода удерживает заслонку в исходном положении до поступления команды от системы пожарной сигнализации, либо от системы дистанционного управления. После срабатывания исполнительного механизма привода заслонка переходит в рабочее положение (клапан закрыт).

 Нормально открытые клапаны СЛ-КПП могут комплектоваться приводами:

• Электроприводами ENSO, КЭМА, SPUTNIK 230В/24В (Россия);
• Электроприводами Belimo 230В/24В (Швейцария);
• Электроприводами SL, Nanotek, SHUFT, Dacond, UCP 230В/24В (КИТАЙ);
• Электромагнитными приводами (ЭМП) SPUTNIK 230В/24В (Россия).

По желанию Заказчика возможно оснащение клапанов приводами других производителей с аналогичными техническими характеристиками.
