В современных системах вентиляции важнейшую роль играют устройства, обеспечивающие контроль давления воздуха в помещениях. К таким устройствам относятся вентиляционные воздушные клапаны сброса давления, которые предназначены для перепуска воздуха из одного помещения в смежное или в атмосферу. Их основная задача — поддержание оптимального уровня давления в помещениях, обслуживаемых системой вентиляции.
Существует два основных типа клапанов:
1. Клапан канальный (СЛ-КСД-К)
Этот тип клапана монтируется непосредственно в воздуховоды и используется для регулирования давления внутри вентиляционной системы. Он эффективен в случаях, когда необходимо перераспределить воздушные потоки между отдельными участками системы или сбалансировать работу всей сети.
2. Клапан стеновой (СЛ-КСД-С)
Стеновой клапан устанавливается в наружных стенах здания и служит для сброса избыточного давления непосредственно в атмосферу. Такой клапан особенно важен в помещениях, где критически важно избежать повышения давления, например, в производственных цехах, лабораториях или жилых домах с принудительной вентиляцией.
Преимущества использования клапанов СЛ-КСД:
- Надежная защита помещений от перепадов давления.
- Улучшение работы вентиляционной системы за счет корректного распределения воздушных потоков.
- Простота монтажа и обслуживания.
- Долговечность и устойчивость к различным условиям эксплуатации.
|
Клапан сброса давления канальный СЛ-КСД-К |

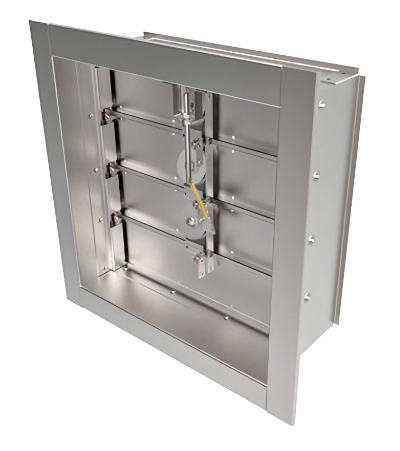

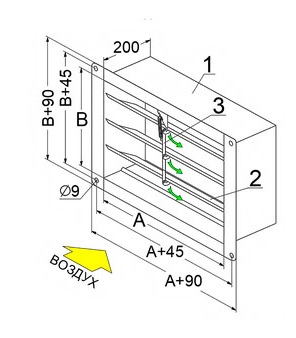

Клапан сброса давления стеновой СЛ-КСД-С |
|
|
|
|
|
|

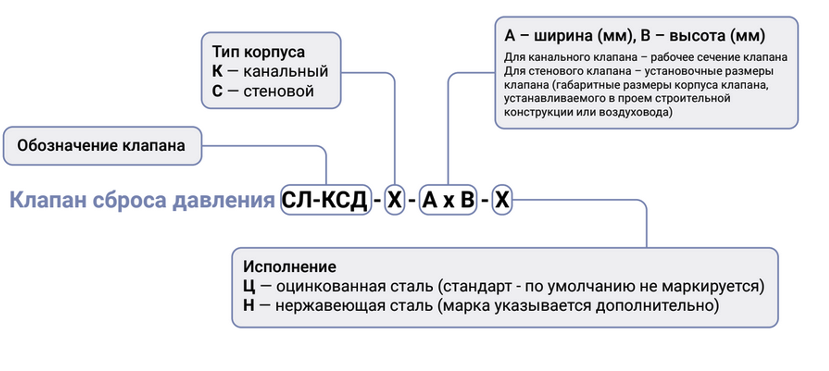

Схема маркировки изделия
| Тип корпуса | Канальный |
| Размер А (мм) | От 200 до 1000 (шаг 50 мм) |
| Размер В (мм) | От 200 до 1000 (шаг 50 мм) |
| Привод | Механический, пружинный |
| Вылет лопатки | Отсутствует |
| Рабочее давление | до 2000 Па |
| Скорость перемещения рабочей среды | до 20 м/с |
| Диапазон регулировки избыточного давления | от 20 Па до 200 Па |
| Класс протечки | требования не предъявляются |
| Пространственная ориентация | Вертикальная |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 |
Масса клапанов сброса давления СЛ-КСД-К (кг)
|
Размер А (мм) Размер В (мм) |
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 200 | 2,7 | 3,0 | 3,2 | 3,5 | 3,7 | 4,0 | 4,3 | 4,5 | 4,8 | 5,0 | 5,3 | 5,6 | 5,8 | 6,1 | 6,3 | 6,6 | 6,8 |
| 250 | 3,2 | 3,5 | 3,7 | 4,0 | 4,3 | 4,6 | 4,9 | 5,2 | 5,5 | 5,8 | 6,0 | 6,3 | 6,6 | 6,9 | 7,2 | 7,5 | 7,8 |
| 300 | 3,4 | 3,7 | 4,0 | 4,3 | 4,6 | 4,9 | 5,2 | 5,6 | 5,9 | 6,2 | 6,5 | 6,8 | 7,1 | 7,4 | 7,7 | 8,0 | 8,3 |
| 350 | 3,9 | 4,2 | 4,5 | 4,9 | 5,2 | 5,5 | 5,9 | 6,2 | 6,5 | 6,9 | 7,2 | 7,5 | 7,9 | 8,2 | 8,6 | 8,9 | 9,2 |
| 400 | 4,1 | 4,5 | 4,8 | 5,2 | 5,5 | 5,9 | 6,2 | 6,6 | 6,9 | 7,3 | 7,6 | 8,0 | 8,3 | 8,7 | 9,0 | 9,4 | 9,7 |
| 450 | 4,6 | 5,0 | 5,3 | 5,7 | 6,1 | 6,5 | 6,9 | 7,2 | 7,6 | 8,0 | 8,4 | 8,8 | 9,1 | 9,5 | 9,9 | 10,3 | 10,7 |
| 500 | 4,8 | 5,2 | 5,6 | 6,0 | 6,4 | 6,8 | 7,2 | 7,6 | 8,0 | 8,4 | 8,8 | 9,2 | 9,6 | 10,0 | 10,4 | 10,8 | 11,2 |
| 550 | 5,3 | 5,7 | 6,1 | 6,6 | 7,0 | 7,4 | 7,8 | 8,3 | 8,7 | 9,1 | 9,5 | 10,0 | 10,4 | 10,8 | 11,3 | 11,7 | 12,1 |
| 600 | 5,5 | 6,0 | 6,4 | 6,9 | 7,3 | 7,8 | 8,2 | 8,6 | 9,1 | 9,5 | 10,0 | 10,4 | 10,9 | 11,3 | 11,7 | 12,2 | 12,6 |
| 650 | 6,0 | 6,5 | 6,9 | 7,4 | 7,9 | 8,3 | 8,8 | 9,3 | 9,8 | 10,2 | 10,7 | 11,2 | 11,7 | 12,1 | 12,6 | 13,1 | 13,5 |
| 700 | 6,2 | 6,7 | 7,2 | 7,7 | 8,2 | 8,7 | 9,2 | 9,7 | 10,2 | 10,6 | 11,1 | 11,6 | 12,1 | 12,6 | 13,1 | 13,6 | 14,1 |
| 750 | 6,7 | 7,2 | 7,7 | 8,2 | 8,8 | 9,3 | 9,8 | 10,3 | 10,8 | 11,4 | 11,9 | 12,4 | 12,9 | 13,4 | 14,0 | 14,5 | 15,0 |
| 800 | 7,0 | 7,5 | 8,0 | 8,6 | 9,1 | 9,6 | 10,2 | 10,7 | 11,2 | 11,8 | 12,3 | 12,8 | 13,4 | 13,9 | 14,4 | 15,0 | 15,5 |
| 850 | 7,4 | 8,0 | 8,5 | 9,1 | 9,6 | 10,2 | 10,8 | 11,3 | 11,9 | 12,5 | 13,0 | 13,6 | 14,2 | 14,7 | 15,3 | 15,9 | 16,4 |
| 900 | 7,7 | 8,2 | 8,8 | 9,4 | 10,0 | 10,6 | 11,1 | 11,7 | 12,3 | 12,9 | 13,5 | 14,0 | 14,6 | 15,2 | 15,8 | 16,4 | 16,9 |
| 950 | 8,1 | 8,7 | 9,3 | 9,9 | 10,5 | 11,2 | 11,8 | 12,4 | 13,0 | 13,6 | 14,2 | 14,8 | 15,4 | 16,0 | 16,7 | 17,3 | 17,9 |
Масса клапанов сброса давления СЛ-КСД-С (кг)
|
Размер А (мм) Размер В (мм) |
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| 200 | 3,1 | 3,4 | 3,6 | 3,9 | 4,1 | 4,4 | 4,6 | 4,9 | 5,1 | 5,4 | 5,6 | 5,9 | 6,2 | 6,4 | 6,7 | 6,9 | 7,2 |
| 250 | 3,5 | 3,8 | 4,1 | 4,4 | 4,7 | 5,0 | 5,2 | 5,5 | 5,8 | 6,1 | 6,4 | 6,7 | 7,0 | 7,2 | 7,5 | 7,8 | 8,1 |
| 300 | 3,8 | 4,1 | 4,4 | 4,7 | 5,0 | 5,3 | 5,6 | 5,9 | 6,2 | 6,5 | 6,8 | 7,1 | 7,4 | 7,7 | 8,0 | 8,3 | 8,6 |
| 350 | 4,2 | 4,6 | 4,9 | 5,2 | 5,6 | 5,9 | 6,2 | 6,5 | 6,9 | 7,2 | 7,5 | 7,9 | 8,2 | 8,5 | 8,9 | 9,2 | 9,5 |
| 400 | 4,5 | 4,8 | 5,2 | 5,5 | 5,9 | 6,2 | 6,6 | 6,9 | 7,3 | 7,6 | 8,0 | 8,3 | 8,7 | 9,0 | 9,4 | 9,7 | 10,0 |
| 450 | 4,9 | 5,3 | 5,7 | 6,0 | 6,4 | 6,8 | 7,2 | 7,6 | 7,9 | 8,3 | 8,7 | 9,1 | 9,5 | 9,8 | 10,2 | 10,6 | 11,0 |
| 500 | 5,2 | 5,6 | 6,0 | 6,4 | 6,7 | 7,1 | 7,5 | 7,9 | 8,3 | 8,7 | 9,1 | 9,5 | 9,9 | 10,3 | 10,7 | 11,1 | 11,5 |
| 550 | 5,6 | 6,0 | 6,5 | 6,9 | 7,3 | 7,7 | 8,2 | 8,6 | 9,0 | 9,4 | 9,9 | 10,3 | 10,7 | 11,1 | 11,6 | 12,0 | 12,4 |
| 600 | 5,9 | 6,3 | 6,8 | 7,2 | 7,6 | 8,1 | 8,5 | 8,9 | 9,4 | 9,8 | 10,3 | 10,7 | 11,1 | 11,6 | 12,0 | 12,5 | 12,9 |
| 650 | 6,3 | 6,8 | 7,2 | 7,7 | 8,2 | 8,6 | 9,1 | 9,6 | 10,1 | 10,5 | 11,0 | 11,5 | 11,9 | 12,4 | 12,9 | 13,4 | 13,8 |
| 700 | 6,6 | 7,0 | 7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10,0 | 10,4 | 10,9 | 11,4 | 11,9 | 12,4 | 12,9 | 13,4 | 13,8 | 14,3 |
| 750 | 7,0 | 7,5 | 8,0 | 8,5 | 9,1 | 9,6 | 10,1 | 10,6 | 11,1 | 11,6 | 12,2 | 12,7 | 13,2 | 13,7 | 14,2 | 14,7 | 15,3 |
| 800 | 7,3 | 7,8 | 8,3 | 8,9 | 9,4 | 9,9 | 10,4 | 11,0 | 11,5 | 12,0 | 12,6 | 13,1 | 13,6 | 14,2 | 14,7 | 15,2 | 15,8 |
| 850 | 7,7 | 8,2 | 8,8 | 9,4 | 9,9 | 10,5 | 11,1 | 11,6 | 12,2 | 12,7 | 13,3 | 13,9 | 14,4 | 15,0 | 15,6 | 16,1 | 16,7 |
| 900 | 7,9 | 8,5 | 9,1 | 9,7 | 10,3 | 10,8 | 11,4 | 12,0 | 12,6 | 13,1 | 13,7 | 14,3 | 14,9 | 15,5 | 16,0 | 16,6 | 17,2 |
| 950 | 8,4 | 9,0 | 9,6 | 10,2 | 10,8 | 11,4 | 12,0 | 12,6 | 13,3 | 13,9 | 14,5 | 15,1 | 15,7 | 16,3 | 16,9 | 17,5 | 18,1 |
| 1000 | 8,6 | 9,3 | 9,9 | 10,5 | 11,1 | 11,8 | 12,4 | 13,0 | 13,6 | 14,3 | 14,9 | 15,5 | 16,1 | 16,8 | 17,4 | 18,0 | 18,6 |
Коэффициент местного сопротивления клапанов СЛ-КСД-АхВ
|
Размер А (мм) → Размер В (мм) ↓ |
200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 |
| 200 | 1.85 | 1.769 | 1.719 | 1.678 | 1.658 | 1.638 | 1.618 | 1.607 | 1.587 | 1.577 | 1.577 | 1.567 | 1.557 | 1.557 | 1.547 | 1.547 | 1.537 | 1.537 | 1.537 | 1.527 | 1.527 | 1.527 |
| 250 | 1.557 | 1.456 | 1.395 | 1.355 | 1.314 | 1.294 | 1.274 | 1.254 | 1.244 | 1.233 | 1.223 | 1.213 | 1.203 | 1.193 | 1.193 | 1.183 | 1.183 | 1.173 | 1.173 | 1.173 | 1.163 | 1.163 |
| 300 | 1.486 | 1.385 | 1.314 | 1.274 | 1.233 | 1.213 | 1.193 | 1.173 | 1.163 | 1.142 | 1.132 | 1.132 | 1.122 | 1.112 | 1.112 | 1.102 | 1.102 | 1.092 | 1.092 | 1.082 | 1.082 | 1.082 |
| 350 | 1.587 | 1.486 | 1.426 | 1.385 | 1.355 | 1.324 | 1.304 | 1.294 | 1.274 | 1.264 | 1.254 | 1.244 | 1.244 | 1.233 | 1.223 | 1.223 | 1.213 | 1.213 | 1.213 | 1.203 | 1.203 | 1.203 |
| 400 | 1.476 | 1.375 | 1.304 | 1.264 | 1.223 | 1.203 | 1.183 | 1.163 | 1.153 | 1.132 | 1.122 | 1.112 | 1.112 | 1.102 | 1.092 | 1.092 | 1.082 | 1.082 | 1.082 | 1.072 | 1.072 | 1.072 |
| 450 | 1.405 | 1.304 | 1.233 | 1.183 | 1.153 | 1.122 | 1.102 | 1.082 | 1.072 | 1.062 | 1.041 | 1.041 | 1.031 | 1.021 | 1.011 | 1.011 | 1.001 | 1.001 | 1.001 | 0.991 | 0.991 | 0.991 |
| 500 | 1.486 | 1.385 | 1.314 | 1.274 | 1.233 | 1.213 | 1.193 | 1.173 | 1.153 | 1.142 | 1.132 | 1.122 | 1.122 | 1.112 | 1.102 | 1.102 | 1.092 | 1.092 | 1.092 | 1.082 | 1.082 | 1.082 |
| 550 | 1.284 | 1.173 | 1.102 | 1.051 | 1.021 | 0.991 | 0.96 | 0.95 | 0.93 | 0.92 | 0.91 | 0.9 | 0.89 | 0.88 | 0.88 | 0.869 | 0.869 | 0.859 | 0.859 | 0.849 | 0.849 | 0.849 |
| 600 | 1.355 | 1.254 | 1.183 | 1.132 | 1.092 | 1.072 | 1.041 | 1.031 | 1.011 | 1.001 | 0.991 | 0.981 | 0.971 | 0.96 | 0.96 | 0.95 | 0.95 | 0.94 | 0.94 | 0.93 | 0.93 | 0.93 |
| 650 | 1.436 | 1.324 | 1.264 | 1.213 | 1.173 | 1.153 | 1.132 | 1.112 | 1.092 | 1.082 | 1.072 | 1.062 | 1.051 | 1.051 | 1.041 | 1.041 | 1.031 | 1.031 | 1.021 | 1.021 | 1.021 | 1.011 |
| 700 | 1.385 | 1.274 | 1.203 | 1.153 | 1.122 | 1.092 | 1.072 | 1.051 | 1.041 | 1.021 | 1.011 | 1.001 | 1.001 | 0.991 | 0.981 | 0.981 | 0.971 | 0.971 | 0.96 | 0.96 | 0.96 | 0.95 |
| 750 | 1.335 | 1.233 | 1.163 | 1.112 | 1.072 | 1.041 | 1.021 | 1.001 | 0.991 | 0.981 | 0.96 | 0.96 | 0.95 | 0.94 | 0.93 | 0.93 | 0.92 | 0.92 | 0.91 | 0.91 | 0.91 | 0.9 |
| 800 | 1.304 | 1.193 | 1.122 | 1.072 | 1.031 | 1.001 | 0.981 | 0.96 | 0.95 | 0.93 | 0.92 | 0.91 | 0.91 | 0.9 | 0.89 | 0.89 | 0.88 | 0.88 | 0.869 | 0.869 | 0.869 | 0.859 |
| 850 | 1.274 | 1.163 | 1.092 | 1.041 | 1.001 | 0.981 | 0.95 | 0.93 | 0.92 | 0.91 | 0.9 | 0.89 | 0.88 | 0.869 | 0.859 | 0.859 | 0.849 | 0.849 | 0.839 | 0.839 | 0.839 | 0.829 |
| 900 | 1.244 | 1.132 | 1.062 | 1.011 | 0.971 | 0.94 | 0.92 | 0.9 | 0.89 | 0.869 | 0.859 | 0.849 | 0.849 | 0.839 | 0.829 | 0.829 | 0.819 | 0.819 | 0.809 | 0.809 | ||
| 950 | 1.294 | 1.183 | 1.112 | 1.062 | 1.021 | 0.991 | 0.971 | 0.95 | 0.94 | 0.93 | 0.92 | 0.91 | 0.9 | 0.89 | 0.88 | 0.88 | 0.869 | 0.869 | ||||
| 1000 | 1.264 | 1.153 | 1.082 | 1.031 | 0.991 | 0.96 | 0.94 | 0.92 | 0.91 | 0.9 | 0.88 | 0.88 | 0.869 | 0.859 | 0.849 | 0.849 | 0.839 | |||||
| 1050 | 1.254 | 1.132 | 1.062 | 1.011 | 0.971 | 0.94 | 0.92 | 0.9 | 0.89 | 0.88 | 0.859 | 0.849 | 0.849 | 0.839 | 0.829 | 0.829 | ||||||
| 1100 | 1.223 | 1.112 | 1.041 | 0.991 | 0.95 | 0.92 | 0.9 | 0.88 | 0.859 | 0.849 | 0.839 | 0.829 | 0.819 | 0.809 | 0.809 | |||||||
| 1150 | 1.264 | 1.153 | 1.082 | 1.031 | 0.991 | 0.96 | 0.94 | 0.92 | 0.91 | 0.89 | 0.88 | 0.869 | 0.869 | 0.859 | ||||||||
| 1200 | 1.244 | 1.132 | 1.062 | 1.011 | 0.971 | 0.94 | 0.92 | 0.9 | 0.88 | 0.869 | 0.859 | 0.849 | 0.839 | |||||||||
