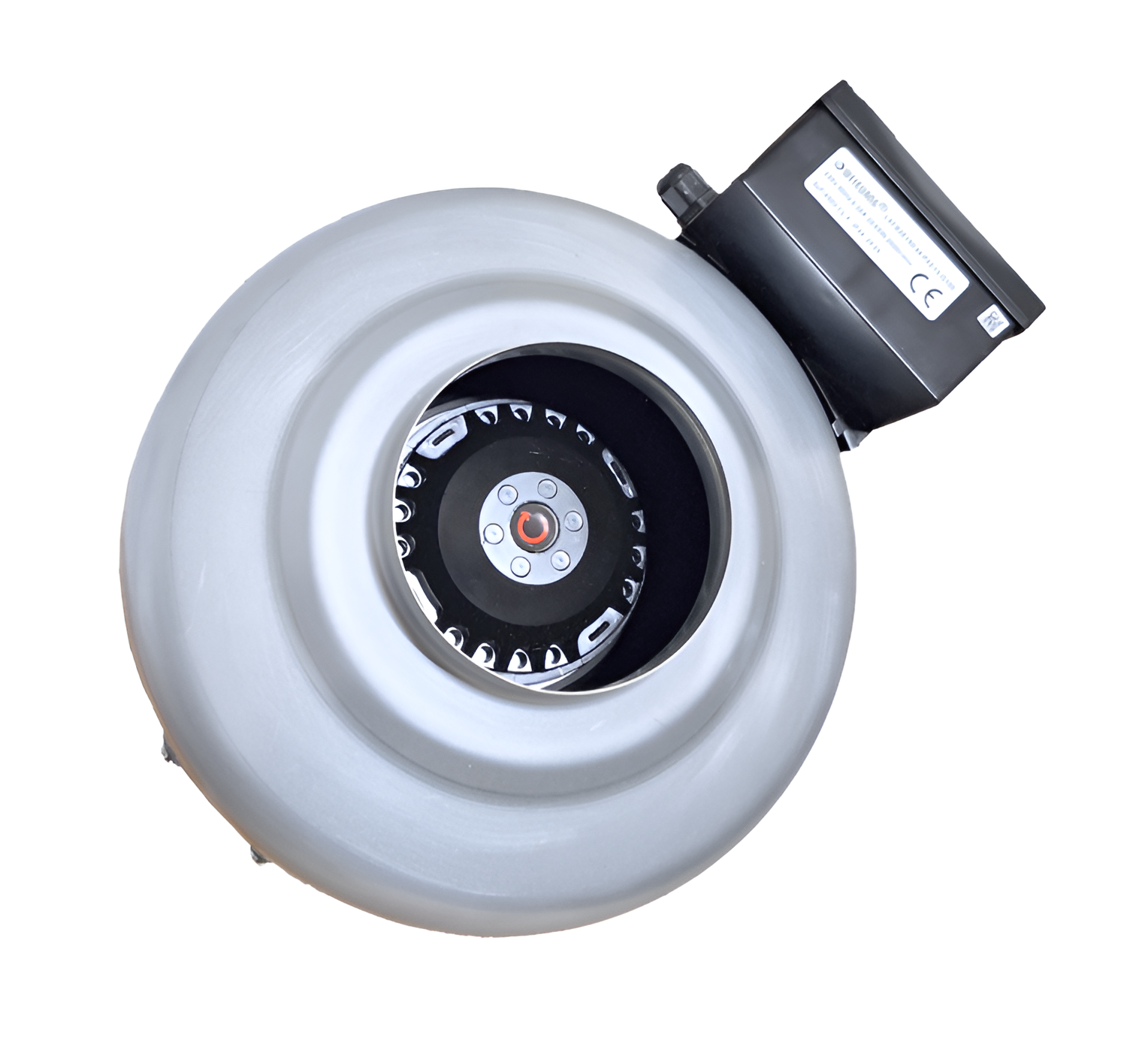

Центробежный канальный вентилятор СЛ-КВК-200

Канальные вентиляторы серии СЛ-КВК 200 предназначены для перемещения воздуха и неагрессивных газовых смесей в системах приточной и вытяжной вентиляции, а также кондиционирования воздуха. Вентиляторы устанавливаются непосредственно в круглые воздуховоды и применяются в жилых, общественных, административных, торговых и производственных помещениях при условиях, соответствующих требованиям настоящего паспорта. Перемещаемая среда должна быть невзрывоопасной и не содержать агрессивных, абразивных или волокнистых примесей.

Конструкция

Канальные вентиляторы серии СЛ-КВК являются центробежными вентиляторами канального исполнения, предназначенными для монтажа в круглые воздуховоды. В конструкции используется центробежное мотор-колесо с внешним ротором и лопатками, загнутыми назад, что обеспечивает эффективную и малошумную работу. Корпус вентилятора предназначен для установки в вентиляционный канал и обеспечивает надежное соединение с воздуховодом. Конструкция вентилятора рассчитана на простой монтаж, стабильную эксплуатацию и длительный срок службы при соблюдении установленных условий эксплуатации.

Технические характеристики

Габаритные размеры

Схема подключения

Кабели и провода должны быть проложены таким образом, чтобы выполнялась их защита от механических повреждений и чтобы они не мешали проходу людей. Вентилятор может быть закреплен как со стороны всасывания, так и со стороны нагнетания. После установки вентилятора доступ к вращающимся компонентам должен отсутствовать.

Запрещается: — эксплуатировать вентилятор при снятых защитных элементах; — включать вентилятор при наличии посторонних предметов в рабочей зоне; — использовать вентилятор вне диапазона допустимых условий эксплуатации.

Монтаж и подключение

Монтаж канальных вентиляторов серии СЛ-КВК должен выполняться квалифицированным персоналом, имеющим допуск к выполнению электромонтажных и вентиляционных работ, с соблюдением требований действующих нормативных документов, правил техники безопасности и настоящего паспорта.

Перед монтажом необходимо: проверить комплектность изделия и отсутствие механических повреждений; убедиться в соответствии параметров электрической сети данным, указанным на шильдике вентилятора; удалить транспортировочные элементы и проверить свободное вращение рабочего колеса.

Вентилятор предназначен для установки в круглые воздуховоды и может монтироваться в любом пространственном положении при условии соблюдения направления воздушного потока, указанного стрелкой на корпусе.

Крепление вентилятора к воздуховоду должно обеспечивать: соосность соединяемых элементов; отсутствие механических напряжений корпуса; герметичность соединений.

Воздух, подаваемый в вентилятор, должен быть предварительно очищен. Для снижения передачи вибраций на воздуховоды и строительные конструкции рекомендуется применять гибкие вставки или виброизолирующие элементы.

Гарантийные обязательства

Производитель гарантирует надежную и бесперебойную работу вентилятора (при условии соблюдения требований по монтажу, эксплуатации и техническому обслуживанию) в течение 12 месяцев с даты ввода в эксплуатацию, но не более 24 месяцев с даты отгрузки.
